《环境问题的表现与分布》教学设计



  教学目标:

  1、 能设计实验模拟白云岩的化学沉积机理。

  2、 能用假设法推断沿河城花岗岩、辉绿岩侵入的先后。

  3、 能根据阶地示意图描述永定河两岸地壳不均衡上升的过程。

  4、 能根据剖面图推断断层的分布,并能叙述理由。

  教学重点:用实证推断地壳变迁的过程

  教学难点:能用假设法推断沿河城花岗岩、辉绿岩侵入的先后

  教学方法:讨论法

  教学手段:电脑+挂图+实验+岩石标本

  课型:小课题诊断

  教学过程:

阶段
教师教学过程
学生学习过程
媒体

明确研究任务





板书











板书


第一观察点






















































小结





板书

第二观察点

















































板书








板书

第三观察点





























小结






板书

第四观察点


























总结

板书

我知道,你们现在正在研究“沿河城地区的地质”,已到半截儿。这节课一般地说叫做“研究性学习指导课”,具体地说,这堂课是“小课题诊断课”。由谁来诊断?首先是我,因为我是老师。除我之外还有大家。

沿河城地质实习室内分析

我们这次野外实习是要研究两个基本问题:
1、 中生代的燕山运动以岩浆活动、断裂频繁为特征。我们要找到实证。
2、 我们要研究第四纪地壳升降运动。也是要找到实证。
其实,我们主要要做的事是:找实证,然后根据实证反推地壳运动过程,重建古地理环境。

地壳运动过程——反推——实证

我们这次野外实习采用路线考察的方法。
这是第一观察点。观察岩性和微断层。
为什么选它作第一点?
因为我们的研究应从沿河城的地质背景开始。
那么它的地质背景是什么?
(指图)是京西大面积出露的白云岩。
(课件)这种具有刀剁式解理的岩石就是白云岩。沿河城地区的白云岩属震旦系雾迷山组,是古海洋环境下沉积而成的,距今大约十亿年。

(岩石标本)主要有两种:硅质条带白云岩和燧石条带白云岩。
请岩石组介绍情况。你们要回答几个问题:
1、 白云岩是在什么样的环境下沉积的?
2、 白云岩沉积过程中的化学机理是什么?
3、 你们做过模拟试验,也很简单,所以我希望你们当着大家演示一下。
对大家的要求是:仔细听他的叙述,帮助他们把试验完善起来。
大家认为他的实验存在什么问题?怎么做更好?
应该用盐水做。浓度要多少?
地理课本里说现在大洋表层平均盐度是多少?
十亿年前大洋盐度应该比现在高还是低?
大洋里的盐分是从哪儿来的?
海水一刻不停地溶解着海底的可溶性盐分。
陆地上的可溶性盐分怎样到海里去的?
水循环一刻不停地进行着。
十亿年前大洋盐度应该比现在高还是低?
低多少?上网查查看。
至于用氯化钠还是用氯化镁,可以不苛求。
我还有一个问题:现在海水的平均温度是多少?
十亿年前古海洋的水温高达60—70摄氏度,比现在热得多,植物化石只有蓝藻和绿藻,别的植物都不能耐受这样的高温。
这样看来你们的实验还应该增加什么实验条件?
葛哲阳,当初你们做试验时想到古海洋的盐度和温度的问题了吗?
你能想到用化学试验来模拟白云岩的成因,很好。但这个实验只有在模拟古海洋环境的基础上才能进行。你们实验的问题是对古环境思考得不够。
我建议你们上网查查震旦纪古海洋的特征,行吗?

我推荐给你一个网站:南京地质科学研究院的网站。
刚才我们是以白云岩为实证,反推元古代震旦纪古海洋环境。
岩石组下一步要做的是进一步重建古海洋环境。

元古代震旦纪古海洋—白云岩—模拟?

(指图)第二观察点是观察这个辉绿岩岩墙和花岗岩大侵入体。这么小的范围内就有两次岩浆活动,它的作用结果就是把白云岩变成粗晶大理岩。汉白玉是微晶大理岩,这儿没有。

我先说明两个问题:
1、这两次岩浆侵入都发生在中生代。
2、辉绿岩是浅成岩,在距地表不深的地方冷却凝结,凝结快,因此矿物颗粒不明显。花岗岩是深成岩,在地下很深的地方冷却凝结,凝结慢,不同熔点的矿物分别凝结,因此结晶状况好,你看长石、云母、石英的矿物颗粒都很大。
我们现在最想知道的是:
这两次岩浆侵入谁在前,谁在后?
停一下,你用能想到用假设的方法很好,高中学习就要学会这种很重要的方法——用假设解决问题。

地面在哪儿?
为什么不可能?
阶地是新生代第四纪形成的,而这两次岩浆活动要早得多。
地壳下沉,就会有沉积物,但我们看到一点儿都没有。
因此哪个假设不可能?假设一是可能的。但只是可能。

还有什么办法?
袁藤,你是岩浆组的,你说说吧。
很好。好在哪儿?好在他想到不在当地取证,这种方法很聪明。这种方法叫旁证。
你说一下你的推断吧。
你照照片了吗?
取回标本了吗?
从哪儿取的标本?
必须在原来的岩石层位上取。其实,当时你就是想上去取,我也不会让你去。因为实在太陡了。
那怎么办?
你还可以找旁证,回沿河城找也行,去珠窝也行,去十渡也行。因为这种白云岩在京西大面积出露,这两种岩浆岩你们也已经很熟悉了。
还有没有别的办法?
地质工作者常用的方法是打钻,在哪打钻更好?
如果钻位足够深,你能把钻内岩芯可能出现的情况画出来吗?
哪种是不可能的?
你看,这两种岩的先后还很值得我们研究。
我们通过对辉绿岩、花岗岩侵入体的分析反推出中生代是一个岩浆活动频繁的时代。
岩浆组下一步的任务是进一步取证。

中生代岩浆活动频繁——辉绿岩、岩浆岩侵入体——取证?

这是第三观察点,观察第四纪地壳升降运动。
我先要讲清三件事:
第一, 地壳上升,河流下切
第二, (指图)你看,永定河的河谷像胳膊肘一样弯曲,这说明了什么?说明永定河的流向受深大断裂控制。这个深大断裂发生在中生代。所以中生代还有一个特点——断裂频繁。
第三, 第四纪沉积物都是松散沉积物。而第四纪以前的沉积物都已固结成岩。所以我们研究第四纪地壳升降要通过松散沉积物去研究。
我们根据什么判断地壳升降?
根据地壳运动的痕迹——阶地。
阶地是怎么形成的?
请大家看课件。
地壳上升是内力,河床沉积是外力。阶地留在上升的地壳上面。
我们现在想知道:永定河两岸地块是均衡上升,还是不均衡上升?
右岸最先形成的阶地是哪一级阶地?
200万年以前,左岸的山顶在那儿?
现在我们把山顶和第五级阶地摁下去,重新模拟阶地的形成。
你能不能用一句话概括第四纪升降运动的特点?
我们在第三观察点以阶地为实证,反推出新生代第四纪地壳不均衡抬升。
阶地组下一步要做什么?
我在带野外实习中常常看到这样的问题:考察也考了,拍照也拍了,记录也记了,标本也采了,但没有推理论证。这就叫考而不证。你们不要这样,我建议你们把刚才的推理做成课件。行吗?

新生代地壳不均衡抬升——阶地——考证?

我们的第四观察点在河对岸,我们沿着上行车站的铁路走了大概1公里多,从对岸看整个这个大剖面。
刚才有一个细节我们没有提到。
在观察点1我们观察了小断层。我们当时用的是什么办法?
还有别的方法吗?
还有。就是用岩层空间形态的急骤变化判断,(手势)用地质学的术语说就是“产状突变”。







你仔细看看这个剖面上哪儿还有断层?你能指指吗?
书上说岩浆往往沿着地壳薄弱的地方侵入或喷出,这个断层就是地壳薄弱的地方。
你看这个辉绿岩多好,它证明了中生代是个岩浆活动和断裂频繁的时代。
我看这个剖面上至少还有一个断层,你能找到吗?
对,因为这儿也有产状突变。
你能不能用一句话概括燕山运动在沿河城地区的表现?
中生代断裂频繁——断层
下一阶段的任务:岩石组要重建古海洋环境。岩浆组要取证。阶地组要考证。










































岩石组葛哲阳:
距今十亿年前的浅海环境;
写方程式;
演示实验


应用盐水。

35‰




溶解着海底的可溶性盐分
水循环

低于35‰


15oC

































学生画图分析(杨岳)
假设一:花先辉后
假设二:辉先花后






岩浆组(袁藤)












































不均衡抬升














追踪对比层


指图


铁路护坡处



岩浆断裂频繁







































课件




岩石标本








































课件网址







挂图




课件

岩石标本




彩色粉笔板图













照片

实物投影


























地形图













课件

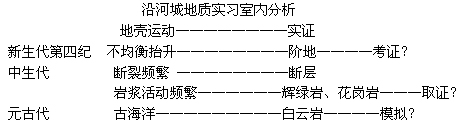

  【板书设计】
